릴스 해설

불과 태양열로 만드는 미니 냉장고, 4편 완결

한 줄 요약: 불과 태양열 같은 ’뜨거운 열’을 동력으로 극저온을 만드는 DIY 냉동 장치 시리즈로, 구리 배관을 중심으로 이젝터(노즐)·보일러·응축 코일·증발 코일을 손수 만들어 캔들 하나로 캔 음료가 성에 낄 만큼 차가워지는 과정을 4편으로 보여 줘요.

@king.inventions(프로필명 King Of Invention)의 영상 시리즈 4편이에요. 1편은 “태양열을 극한의 냉기로 바꾸는 냉장고”, 2~4편은 “불로 돌아가는 미니 냉장고”를 제목으로 걸고, 같은 구리 장치를 한 편에 한 단계씩 완성해요. 게시 순서는 재미있게도 2편, 3편(캡션엔 편번호가 없지만 영상 자막은 PART 3), 4편(End)이 먼저 올라오고 1편이 다음 날 올라왔어요. 영상에는 RESHAPE, VALVE, POLISH, END 같은 한 단어짜리 자막만 붙어 있을 뿐 설명이 없어서, 여기서는 화면에 보이는 부품과 동작을 기준으로 풀어 보겠어요. 먼저 단서 하나를 놓고 갈게요. 이 장치의 부품 구성은 열로 구동되는 이젝터 냉동 사이클이라는 실제 기술과 겹쳐요. 압축기 대신 노즐에서 뿜어 나오는 고속 증기의 제트로 저압 공간을 만들어 냉각하는 방식이고, 학술 리뷰들은 태양열·폐열 같은 열원에 어울리는 냉각 방식으로 정리하고 있어요. 영상이 사이클을 명시하진 않으니, 부품을 기준으로 읽는다는 점을 미리 밝혀 둘게요.

열은 어떻게 차가움이 되나

냉장은 본질적으로 ’열을 옮기는 일’이에요. 일반 냉장고는 전기로 압축기를 돌려 냉매를 압축하고 식힌 뒤 팽창시키면서, 안쪽의 열을 바깥으로 옮겨요. 이 시리즈의 장치는 그 동력을 바꿔치기해요. 전기 모터 대신 캔들이나 태양열 같은 열이 냉매를 끓여 고압 증기를 만들고, 그 증기가 좁은 노즐을 지나며 엄청난 속도로 뿜어져 나와요. 빠른 제트는 흐르는 줄기 옆의 기체를 끌어당기면서 저압 공간을 만들고, 저압에서는 냉매가 낮은 온도에서도 증발하면서 주위의 열을 빼앗아 갑니다. 이 증발기 부분이 차가워지는 거예요. 압력이 낮으면 물도 낮은 온도에서 끓는다는 원리를 냉각에 쓴 거죠. 이런 열 구동 냉동은 연구 분야로도 꾸준히 다뤄져서, 이젝터 냉동의 종합 리뷰와 태양열 구동 이젝터 냉각 시스템 리뷰 같은 논문들이 원리와 한계를 정리하고 있어요.

1편: 태양열과 이젝터 노즐

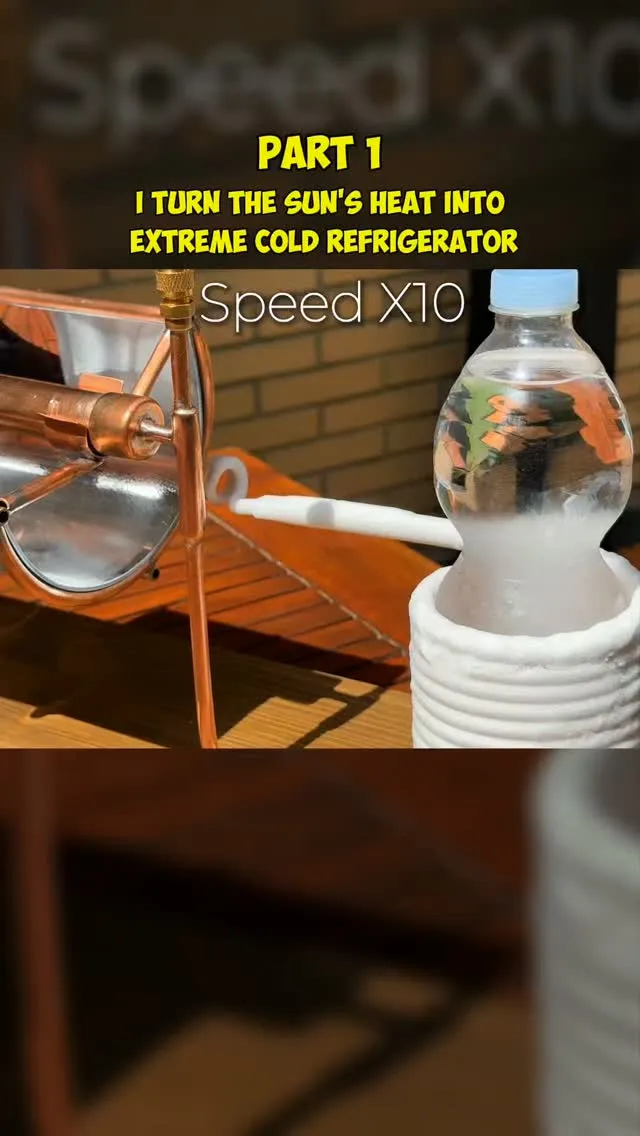

1편은 “Turn the Sun’s Heat Into Extreme Cold Refrigerator”라는 제목으로 열리고, 첫 장면부터 결론을 보여 줘요. 플라스틱 병에 성에와 얼음이 하얗게 낀 장면이에요. 그다음은 작업실로 넘어가요. 거울처럼 반짝이는 반사판에 구리관이 조여 있는 집열 부품이 등장하고, 작은 구리 캡을 만들고, 구리관을 두 손으로 감아 코일을 빚어요. 이후 구리 실린더를 절단하고 3/8 인치 규격 배관을 다듬으며, 작은 구리관 끝에 좁은 구멍을 뚫어 노즐을 만들어요. 하이라이트는 은납 땜질 장면이에요. 클램프에 고정한 부품을 버너로 가열해 은납으로 붙이고, 땜질이 끝난 몸통을 절단해 안쪽에 뚫린 구멍을 화면 가득 보여 줘요. 이 노즐과 몸통이 앞서 말한 이젝터, 즉 제트로 저압을 만드는 심장 부품이에요. 불이나 태양열은 이 심장에 증기를 공급하는 연료 쪽이에요.

2편: 불용 보일러를 땜질하다

2편부터 제목이 “Building a mini-fridge that runs on Fire”로 바뀌어요. 먼저 드릴에 물린 막대에 구리관을 감아 코일을 다시 성형하고(RESHAPE), 1편에서 만든 이젝터를 코일에 연결한 조립체를 보여 줘요. 옆에는 파란 구슬처럼 이어진 토치 호스가 놓여 있어요. 이어서 캔들 불을 받을 보일러 역할의 구리 실린더에 표시를 하고(MARK), 절단해 열고, 밸브를 땜질로 붙이는(VALVE) 과정이 이어져요. 화염을 대고 땜질하는 장면이 이어지면서, 지금까지의 작업이 모두 이 땜질을 위한 준비였다는 걸 알 수 있어요. 1편이 노즐을 만들었다면 2편은 열을 받아 증기를 만드는 그릇을 만드는 편이에요.

3편: 목판 위 조립과 냉매 충전

3편은 조립 편이에요. 두 개의 코일(큰 나선 코일과 작은 스프링 코일)을 이젝터 조립체와 연결하고, 펜에 가는 동선을 감아 만든 미니 스프링을 다듬으며(POLISH) 디테일을 채워요. 그다음 나무 판 위에 금속판을 나사로 고정해(PLATE) 장치의 바닥 프레임을 만들고, 밸브 코어를 끼워 충전 입구를 확보해요. 밸브 코어는 자동차 타이어 공기 주입구와 같은 종류의 한 방향 밸브예요. 마지막 장면이 이 편의 하이라이트인데, 캠핑용 가스 캔과 비슷한 캔을 어댑터 밸브에 연결해 계통에 냉매를 채우는 장면이에요. 가정용 냉장고가 실제로 R600a(이소부탄)를 표준 냉매로 쓴다는 점에서 가연성 가스를 냉매로 쓰는 발상 자체가 엉뚱하지는 않아요. 다만 가연성이라는 특성은 그대로라서, 취급엔 전문성이 필요해요.

4편: 캔들 하나로 성에까지

4편은 완성과 시연 편이에요. 목판 위에 장치가 완성돼 있어요. 가운데 캔들 바로 위에는 2편에서 만든 구리 보일러가 걸리고, 왼쪽 목 블록에는 응축기로 보이는 코일, 오른쪽에는 거품 단열재로 감긴 증발기 코일이 놓여 있어요. 캔들에 불을 붙이면 보일러가 냉매를 끓이고, 흐름(FLOW)이 이어지면서 각 부품이 제 역할을 시작해요. 제작자는 적외선 온도계를 증발기 쪽에 대어 보고(SEE), 코크스 캔을 증발기 코일 사이에 넣어요. 그리고 마지막 컷에서 캔은 성에가 잔뜩 낀 채 꺼내져요. 성에가 끼는 건 증발기 표면 온도가 주위 공기의 이슬점보다 낮아져 수증기가 서리로 얼었다는 시각적 증거예요. 영상은 온도 수치나 걸린 시간을 표시하지 않지만, 캔들 하나의 열로 표면이 얼음점 아래까지 내려갔다는 데서 이 시리즈의 감동 포인트가 나옵니다.

안전과 한계

이 시리즈를 따라 하려는 사람이 있다면 두 가지를 먼저 말해야 해요. 첫째, 부탄 같은 가연성 냉매와 불, 그리고 화염을 쓰는 땜질이 함께 나오는 작업이라 밀폐 공간에서의 모방은 위험해요. 둘째, 영상은 온도 수치, 냉각까지 걸린 시간, 효율을 어디에도 제시하지 않아요. 성에는 표면이 이슬점 아래로 내려갔다는 증거이지 성능 수치가 아니에요. 연구 리뷰들도 이젝터 냉동의 낮은 에너지 효율을 오래된 한계로 짚고 있어서, 캔들 하나의 열량으로 어느 정도 성능이 나오는지는 영상만으로 판단할 수 없어요. 이 글은 “이런 방식이 실제로 존재하고, 영상이 그 재료를 보여 준다”까지만 말할 수 있어요.

마치며

4편을 한 줄로 잇으면 하나의 서사가 돼요. 열을 모으고(1편), 열을 받아 증기를 내는 보일러를 만들고(2편), 배관과 냉매로 회로를 닫고(3편), 캔들로 불을 붙여 성에를 확인한다(4편). 전기 없는 냉각은 캠핑에서부터 태양열 냉각 연구까지 이어지는 오랜 과제라, 이 시리즈가 화제가 된 이유도 와닿아요. 다음에 모닥불 옆에서 “뜨거운데 차가운 게 나온다면” 하고 의심이 들면, 1편의 노즐 절단 컷부터 다시 보세요. 이 장치의 모든 비밀이 그 구멍 하나에 있어요.
